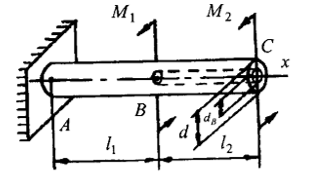

Три возможные схемы нагружения стержня показаны на рис., а исходные данные для этих схем для различных вариантов приведены в табл. Ось координат проходит по центральной оси стержня.

Три возможные схемы нагружения стержня показаны на рис., а исходные данные для этих схем для различных вариантов приведены в табл. Ось координат   проходит по центральной оси стержня.

Требуется:

·       найти внутренние крутящие моменты  M_AB и  M_BC на участках АВ и ВС стержня;

·       подобрать размеры поперечных сечений стержня (диаметр  d стержня и размер h  = b  стороны его квадрата) для этих участков исходя из условий прочности и жесткости а также принять единый размер d = h = b  их поперечных сечений;

·       найти углы    закручивания участков АВ и ВС стержня и угол   поворота его свободного конца;

·       построить эпюры внутренних крутящих моментов   и углов   поворота сечений стержня.
