Условие задачи
Исходные данные:

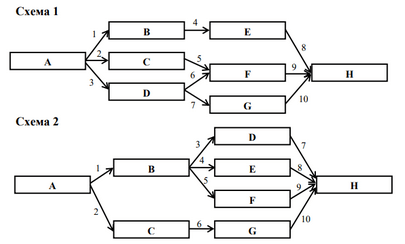

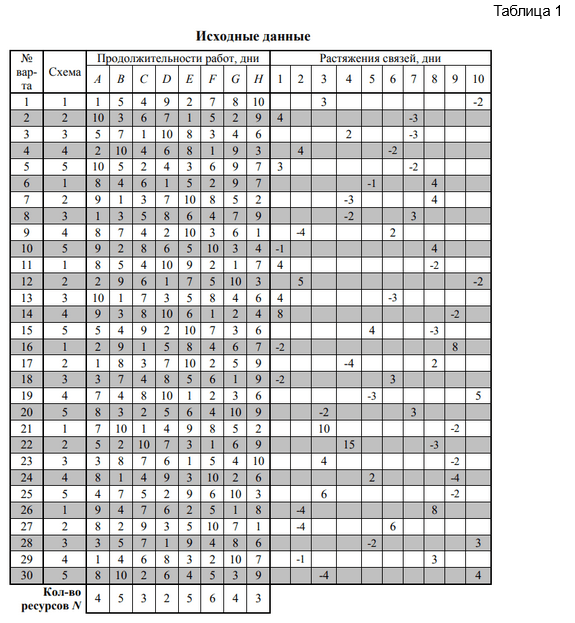

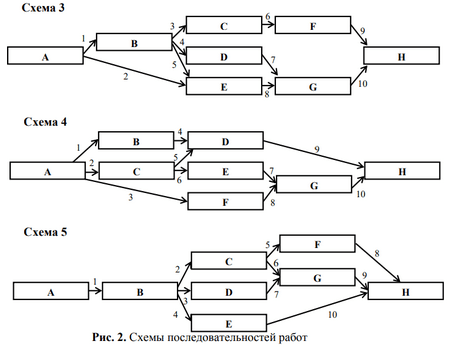

Номер схемы последовательности работ задан в столбце "Схема" табл. 1. Схемы последовательностей работ показаны на рис. 1.
Продолжительности каждой работы представлены в столбцах "Продолжительности работ, дни" табл. 1.
Растяжения связей показаны в столбцах «Растяжения связей, дни» табл. 1.
Количество трудовых ресурсов по каждой работе показано в последней строке табл. 1, эти величины одинаковы для всех вариантов.
Сетевая модель включает в себя десять связей, они пронумерованы на рис. 1, при этом одна связь выполняется с задержкой, одна связь - с опережением, остальные восемь связей - непосредственного следования.
- Рассчитайте параметры сетевой модели - ранние и поздние сроки начала и окончания работ, общие резервы времени, общую продолжительность проекта для вариантов (а) без учёта связей с задержками и опережениями и (б) с учётом связей с задержками и опережениями.
- Отобразите ранние сроки выполнения работ проекта на диаграмме Гантта для вариантов (а) без учёта связей с задержками и опережениями и (б) с учётом связей с задержками и опережениями.
- Постройте график потребности в трудовых ресурсах для вариантов (а) без учёта связей с задержками и опережениями и (б) с учётом связей с задержками и опережениями
Ответ
Рассмотрим пример решения задачи № 1 для 30-го варианта.
Вариант (А) - без учёта растяжения связей
Исходные данные для расчёта временных параметров работ показаны на рис. 1. Наименования работ, обозначенные латинскими буквами, заносятся в средние ячейки, а продолжительности (в днях) - в верхние средние ячейки прямоугольников, обозначающих работы.
В случае варианта (А) предполагается, что все связи на сетевой модели являются связями непосредственного следования.
Расчёт ведётся непосредственно на сетевой модели посредством заполнения ячеек прямоугольников, об...
