Условие задачи

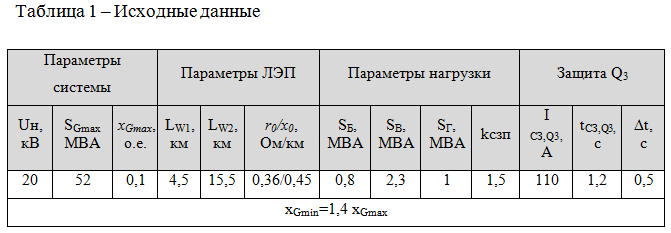

По исходным данным для приведенной схемы выполнить расчет параметров срабатывания токовых защит ЛЭП в следующей последовательности.
1. Определить нагрузочные токи ЛЭП.
2. Выбрать коэффициенты трансформации трансформаторов тока ТА1, ТА2.
3. Составить схему замещения сети и рассчитать сопротивления ее элементов в именованных единицах.
4. Найти максимальные и минимальные токи КЗ в начале, середине и конце линий W1, W2 в точках К1 – К5 (принять сопротивление питающей системы в минимальном режиме работы
. Результаты расчетов свести в таблицу.
5. Рассчитать токи срабатывания отсечек без выдержки времени (первых ступеней токовых защит) ЛЭП W1, W2.
6. Рассчитать токи срабатывания реле (уставки) отсечек ЛЭП W1, W2 при условии, что схемы соединения вторичных обмоток трансформаторов тока – звезда.
7. Проверить чувствительность отсечек ЛЭП W1, W2.
8. Графически определить зоны действия отсечек ЛЭП W1, W2 в минимальном режиме работы системы.
9. Рассчитать токи срабатывания максимальных токовых защит (третьих ступеней токовых защит) ЛЭП W1, W2.
10. Рассчитать токи срабатывания реле (уставки) МТЗ ЛЭП W1, W2.
11. Определить времена срабатывания МТЗ ЛЭП W1, W2.
12. Проверить чувствительность МТЗ ЛЭП W1, W2 в основной и резервной зонах.
13. Построить карту селективности.
Ответ

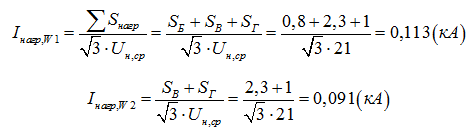

1 Определение нагрузочных токов ЛЭП
2 Выбор коэффициентов трансформации трансформаторов тока ТА1, ТА2
3 Схема замещения сети и рассчёт сопротивлений ее элементов в именованных единицах

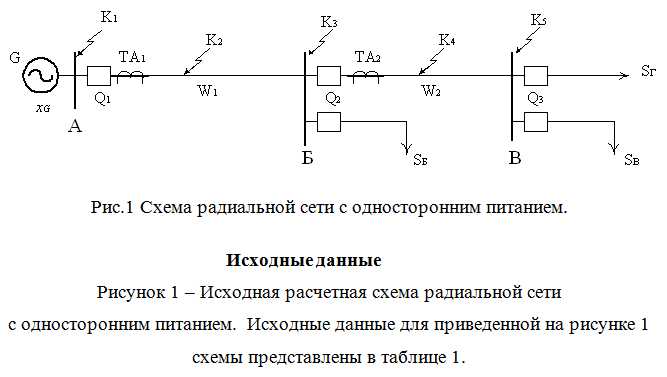

Схема замещения ...
