Условие задачи
В трёхфазную сеть большой мощности включены однофазные и трёхфазные приёмники. Необходимо выполнить следующее:
1. Составить схему включения приёмников и ваттметров для измерения суммарной активной мощности всех приёмников.
2. Определить сопротивление элементов схемы замещения приёмников.
3. Определить фазные и линейные токи приёмников.
4. Построить в масштабе на комплексной плоскости совмещённую векторную диаграмму токов и напряжений.
5. Определить показания ваттметров.
6. Соединить однофазные приёмники звездой без нулевого провода и рассчитать в них токи. Построить в масштабе на комплексной плоскости совмещённую векторную диаграмму токов и напряжений приёмников.
Исходные данные:
Характеристика сети: трехпроводная с линейным напряжением 380 В.
Приемник №1 – однофазный; характер нагрузки – емкостный.
Приемник №2 – однофазный, характер нагрузки – активный.
Приемник №3 – однофазный; характер нагрузки – индуктивный.
Приемник №4 – трехфазный симметричный приемник; характер нагрузки – емкостный.
Ответ
1. Составим схему включения приемников и ваттметров для измерения суммарной активной мощности всех приемников.
Так как сеть трехпроводная с номинальным напряжением В, то все приемники соединяем по схеме треугольник (см. рис. 1). Измерение активной мощности в трехпроводной цепи производится двумя ваттметрами.

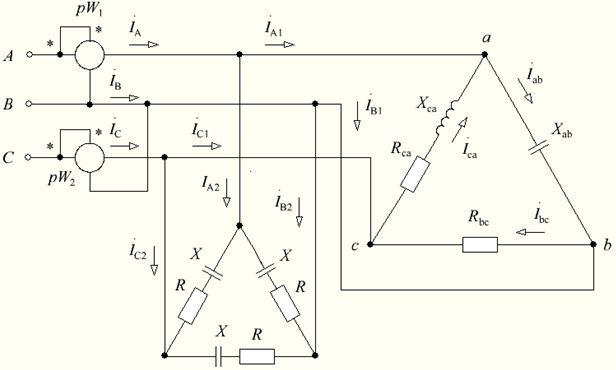

Рисунок 1 Схема электрической цепи
2. Определим сопротивления элементов схемы замещения при...
