На основании исходных данных построить эпюру крутящих моментов, касательных напряжений; определить углы поворота относительно неподвижного сечения; определить относительные углы закручивания в каждом сечении.

Дата добавления: 03.11.2024

Условие задачи

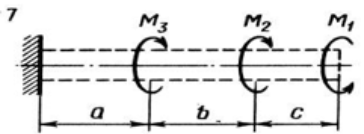

Исходные данные: схема 7; М1=110 Н·м; М2=310 Н·м;  М3=160 Н·м; а = 0,41 м; b= 0,11м; с = 0,16 м, [τ] = 25 МПа; [θ] = 0,4 град/м; d = 60 мм; G = 8,2·104 МПа.

Требуется:

а) построить эпюру крутящих моментов, касательных напряжений;

б) определить углы поворота относительно неподвижного сечения и построить эпюру φ;

в) определить относительные углы закручивания в каждом сечении (θ);

г) проверить условие прочности и жёсткости.

Ответ

1. Определяем момент в заделке:
МZ = 0, M1 - M2 - M3 + MR = 0, MR = - M1 + M2 + M3 = - 110 +310 + 160 = 360 Hм

2. Разбиваем вал на три участка, начиная со свободного конца. Определяем крутящие моменты в сечениях:

MК1 = - M1 = - 110 Hм,

MК2 = - M1 + M2 = - 110 + 310 = 200 Hм,

MК3 = - M1 + M2 + M3 = 200 + 160 = 360 Hм. По полученным данным строим эпюру МК (рис., б)

3. Определяем касательные напряжения в сечениях: = МК/Wp , где Wp - полярный момент круглого сплошного сечения.

Wp 0,2d3 = 0,26,03 = 43,2 cм3

1 = МК1 /Wp = - 110/43,210-6 = - 2,55106 Н/м2 = - 2,55 МПа [] = 25 МПа,

2 = ...
