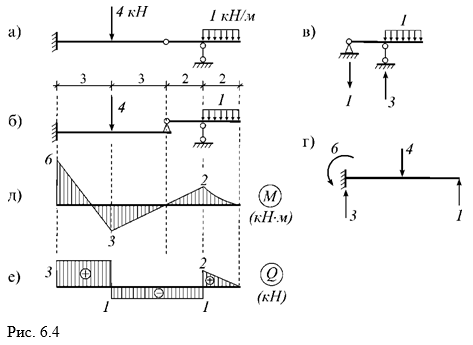

Дано: Статически определимая двухдисковая балка (рис.6.4,а). Требуется построить эпюры M и Q.

1) Определение опорных реакций

У данной балки в опоре А возникают 3 опорные реакции: M_A; R_A; H_A и в опоре С одна реакция - R_С.

Рассмотрим все три приема определения опорных реакций.

а) Использование свойств шарнира В. Изгибающий момент в шарнире В правых сил запишется:

откуда
