Условие задачи
Для приведенной схемы многопролетной балки построить эпюры внутренних усилий M и Q:
1) сначала от каждого воздействия в отдельности;
2) затем от суммы всех внешних воздействий;
3) провести анализ НДС выполненных расчетов и сделать выводы о характере изменения внутренних усилий под нагрузкой.

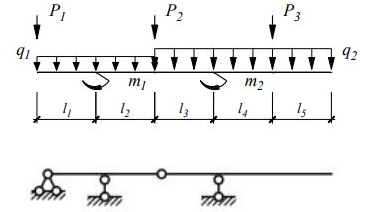

Рисунок 8 Расчетная схема

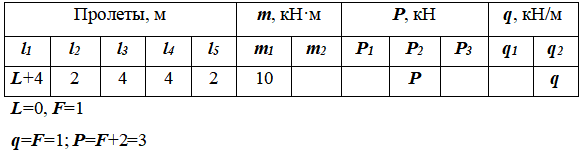

Таблица 2 Исходные параметры
Ответ

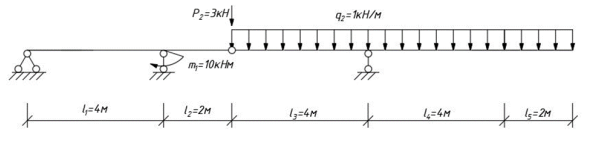

Рисунок 9 Расчетная схема
1. Кинематический анализ
Система статически определима.
Д1 и Д0 соединены с помощью стержней С1, С2, С3 и образуют ГНС (принцип 3).
2. Строим поэтажную схему и определяем ре...
