Условие задачи

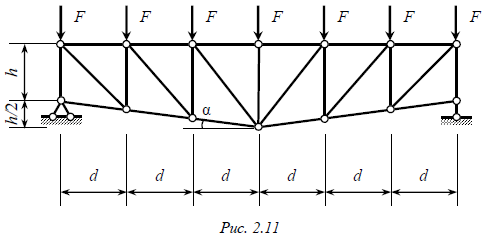

Для статически определимой фермы (рис. 2.11) требуется:
1) выполнить статический и кинематический анализ;
2) аналитически определить усилия в стержнях верхнего и нижнего пояса, раскосе и стойке заданной панели от действия постоянной нагрузки.
Исходные данные для расчета: d = 3,6 м; h = 3,2 м; F = 12 кН. Заданная панель – третья, считая слева направо.
Ответ
Анализ на статическую определимость произведем, используя условие оп W = 2У - С - С.

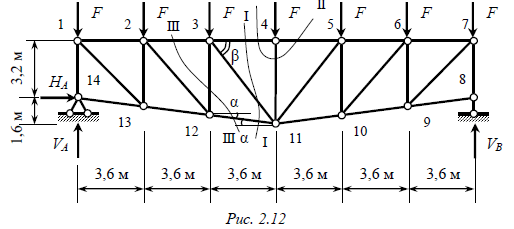

Пронумеруем узлы фермы (рис. 2.12).
Для рассматриваемой фермы У =14; С = 25; Соп = 3, следовательно
Таким образом, ...
