Условие задачи

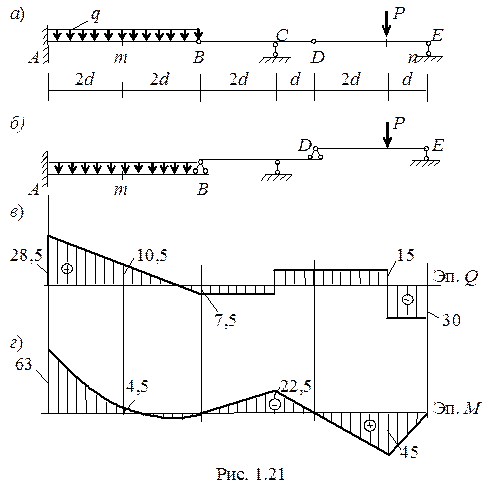

Для заданной статически определимой многопролетной балки (рис. 1.21, а) необходимо, используя поэтажную схему балки, построить эпюры внутренних усилий. Построить линии влияния двух опорных реакций и линии влияния М и Q в сечениях m и n. Вычислить по ним внутренние усилия и сравнить со значениями, полученными при построении эпюр. В расчетах принять d = 1,5 м, Р = 45 кН, q = 6 кН/м.
Ответ
1. Для построения поэтажной схемы многопролетной балки проводим анализ заданной стержневой системы, которая состоит их трех простых балок АВ, ВD и DЕ . При этом видно, что консольная балка АВ, имеющая три связи с землей, является основной (несущей), а балки ВD и DЕ - вспомогательными. В соответствии с этим и строим поэтажную схему, представив балку АВ как опорную (рис. 1.8, б).
