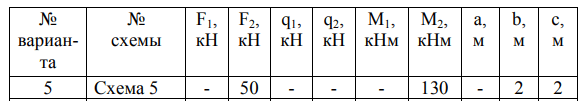

Условие задачи
Для заданной схемы балки построить эпюры поперечных сил Q и изгибающих моментов М. Подобрать двутавровое и круглое сечение балки. Проверить прочность подобранного сечения.
Допускаемое напряжение материала балки принять равным []=160МПа.
Ответ
1. Объект равновесия - балка АВ;
2. Заменяем связи реакциями: в подвижном шарнире - VB, в неподвижном шарнире - HA, VА.
Определяем опорные реакции.

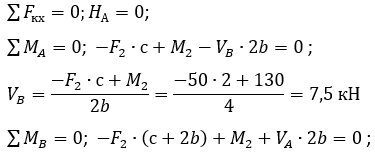

Составляем и решаем уравнения равновесия:
