Условие задачи
К горизонтальной поверхности массива грунта приложена вертикальная неравномерная нагрузка, распределенная в пределах гибкой полосы (ширина полосы b) по закону трапеции от Р1 до Р2. Определить величины вертикальных составляющих напряжений
в точках массива грунта для заданной вертикали, проходящей через одну из точек М1, М2, М3, М4, М5, М6 загруженной полосы, и горизонтали, расположенной на расстоянии Z от поверхности. Точки по вертикали расположить от поверхности на расстоянии 1,0, 2,0, 4,0, 6,0 м. Точки по горизонтали расположить вправо и влево от середины загруженной полосы на расстоянии 0, 1,0, 3,0 м. По вычисленным напряжениям построить эпюры распределения напряжений

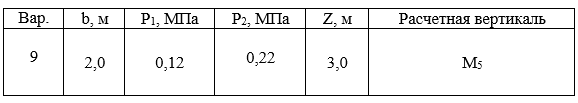

. Исходные данные приведены в таблице 3. Схема к расчету представлена на рисунке 1.
Таблица 1

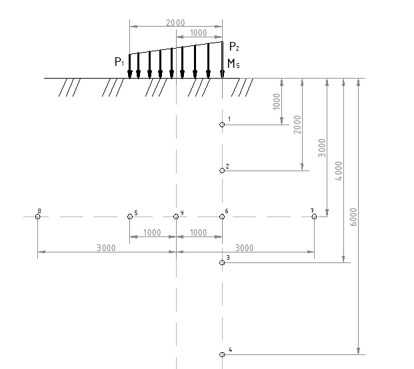

Рис.3 Расчетная схема
Ответ
Для случая действия на поверхности массива грунта нагрузки, распределенной в пределах гибкой полосы по трапецеидальной эпюре, величину вертикальных сжимающих напряжений в заданной точке массива грунта определяют путем суммирования напряжений от прямоугольного и треугольного элементов эпюры внешней нагрузки.
Вертикальные напряжения возникающие от действия полосообразной равномерно распределенной нагрузки (прямоугольный элемент эпюры внешней нагрузки), определяют по формуле:
