Условие задачи

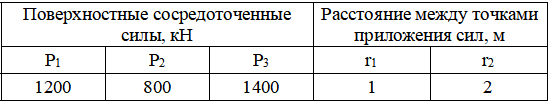

К горизонтальной поверхности массива грунта приложено несколько сосредоточенных сил: Р1, Р2, Р3 на расстояниях r1, r2. Определить величины вертикальных напряжений σz от совместного действия сосредоточенных сил в точках массива грунта по вертикали Ⅰ-Ⅰ, проходящей через точку приложения силы Р2.
Точки по вертикали располагаются на расстоянии от дневной поверхности: точка 1 – 2,0 м; точка 2 – 4,0 м; точка 3 – 6,0 м; точка 4 – 8,0 м; точка 5 – 12,м.
По вычисленным напряжениям и заданной оси Ⅰ-Ⅰ построить эпюру распределения напряжений σz. Схема к расчёту представлена на рис. Решение выполнять в табличной форме.
Ответ
Определяем напряжение в грунте от действия сосредоточенных сил по формуле
