Условие задачи
К тавровому сечению простенка приложена продольная сила N = 900 кН с эксцентриситетом ео = 0,12 м в сторону ребра. Размеры таврового сечения составляют:

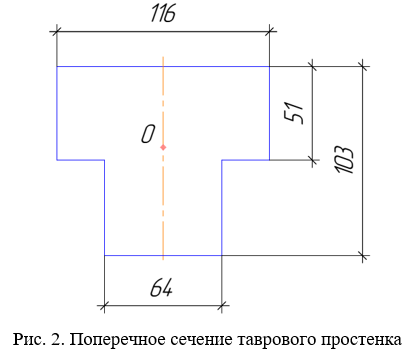

Сечение простенка показано на рис. 2. Высота этажа составляет H = 5,1 м. Кладка простенка выполнена из силикатного кирпича марки 125 на растворе марки 75. Выполнить расчет на несущую способность простенка с учетом жесткой конструктивной схемы здания. Перекрытие сборное железобетонное толщиной 220 мм.
Ответ
Расчет ведем согласно СП 15.13330.2012. Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81 (с изменениями № 1, 2). Расчет внецентренно сжатых неармированных элементов каменных конструкций следует производить по формуле:
где площадь сжатой части сечения при прямоугольной эпюре напряжений;
N расчетная продольная сила;
R расчетное сопротивление кладки сжатию;
коэффициент п...
