Условие задачи
К тавровому сечению простенка приложена продольная сила N с эксцентриситетом е0 в заданную сторону. Размеры таврового сечения составляют: b, b0, h, h0. Сечение простенка показано на рис. 1. Высота этажа составляет H. Простенок выполнен из каменной кладки марки М на растворе марки М. Выполнить расчет на несущую способность простенка с учетом жесткой конструктивной схемы здания. Перекрытие сборное железобетонное толщиной 220 мм.
Необходимо начертить тавровое сечение с указанием характерных размеров сжатой зоны.

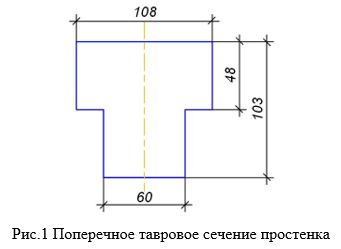

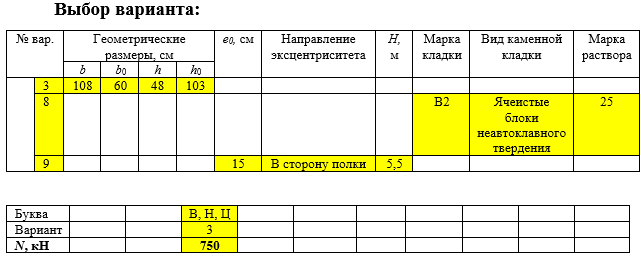

К тавровому сечению простенка приложена продольная сила N = 750 кН с эксцентриситетом eo = 0,15 м в сторону полки. Размеры таврового сечения составляют: b = 108 см, bo = 60 см, h = 103 см, ho = 48 см (рис.1).Высота этажа составляет H = 5,5 м. Кладка простенка выполнена из ячеистых блоков неавтоклавного твердения марки В2 на растворе марки 25. Выполнить расчет на несущую способность простенка с учетом жесткой конструктивной схемы здания. Перекрытие сборное железобетонное толщиной 220 мм.
Ответ
Расчет ведем согласно СП 15.13330.2020 "Каменные и армокаменные конструкции".
Расчет внецентренно сжатых неармированных элементов каменных конструкций следует выполнять по формуле:
где Ас - площадь сжатой части сечения при прямоугольной эпюре напряжений;
N - расчетная продольная сила;
R - расчетное сопротивление кладки сжатию;
- коэффициент продольного изгиба для сжатой части сечения, определяемы...
