Условие задачи
На двутавровой балке в положении С закреплен двигатель весом Q, делающий n об/мин. Вес неуравновешенных частей составляет 25% от веса двигателя.
Дано:
Q=20кН; n=500об/мин; l=0,5м.
Требуется: Подобрать номер двутавра из условия прочности

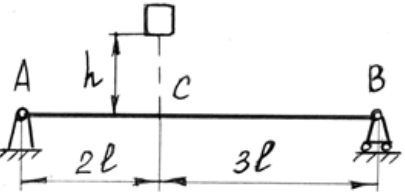

рис. 1 Исходная схема
Ответ
Балка находится под действием двух нагрузок: под действием статической нагрузки веса двигателя Q и под действием динамической (вибрационной) нагрузки Р. Поэтому все параметры складываются из статической и динамической составляющих:
Угловая скорость вращения вала (круговая частота вынужденных колебаний), равна:
