Начертить кинематическую схему лебедки, указать основные элементы; начертить схему запасовки каната; определить общий механизма; подобрать стальной канат, определить канатоемкость, диаметр и длину барабана.
- Архитектура и строительство
Условие:

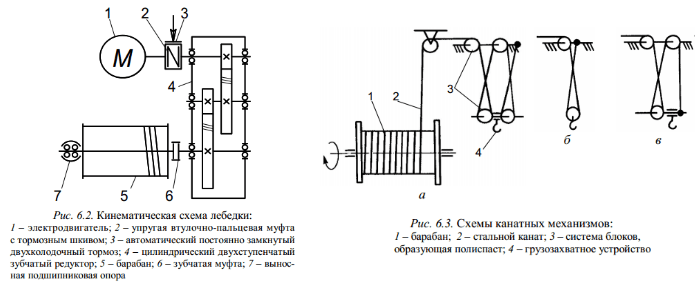

Начертить кинематическую схему лебедки (см. рис.), указать основные элементы; начертить схему запасовки каната; определить общий механизма; подобрать стальной канат, определить канатоемкость, диаметр и длину барабана; определить необходимую мощность при установившемся режиме работы механизма и выбрать электродвигатель, подобрать редуктор.
Исходные данные:
- схема по рисунку, а;
- грузоподъемная машина: КБ;
- масса поднимаемого груза: Q=7200 кг;
- скорость подъема груза: vгр=0,26 м/с;
- высота подъема груза: H=35 м;
- группа классификации механизма: M3.
Решение:
Заданная группа классификации механизма M3 (по ИСО 4301/1) соответствует по ГОСТ легкая (Л) группа режима работы механизма. В свою очередь, этим параметрам соответствует продолжительность включения ПВ=15 %.
Определяем кратность заданного канатного полиспаста:
где kв=4 число ветвей каната, на которые подвешена крюковая подвеска или грузозахватное устройство; a=1 число ветвей каната, наматываемых на...
