Назначить диаметр трубопровода d и определить необходимую высоту водонапорной башни Hб в точке А (рис. 3.5) для обеспечения расчетной подачи воды с расходом Q потребителю в точке В по трубопроводу длиной L, при разности отметок земли в точках А и В,

«Назначить диаметр трубопровода d и определить необходимую высоту водонапорной башни Hб в точке А (рис. 3.5) для обеспечения расчетной подачи воды с расходом Q потребителю в точке В по трубопроводу длиной L, при разности отметок земли в точках А и В,»
  • Архитектура и строительство

Условие:

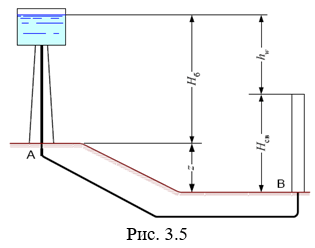

Назначить диаметр трубопровода d и определить необходимую высоту водонапорной башни Hб в точке А (рис. 3.5) для обеспечения расчетной подачи воды с расходом Q потребителю в точке В по трубопроводу длиной L, при разности отметок земли в точках А и В, равной z и минимальном свободном напоре в точке В - Hсв. Определить величину свободного напора при увеличении расхода на 20%.

Примечание. Трубы чугунные, потери напора в местных сопротивлениях принять равными 10% от потерь напора по длине.

Решение:

Диаметр трубопровода назначается по предельным расходам. В нашем случае при Q = 35 л/с, принимаем d = 200 мм.

Необходимая высота водонапорной башни определяется из уравнения

Hб + z - Hсв = hw

откуда

Hб = hw - z + Hсв,

где hw - потеря напора на участке трубопровода от точки А до точки В, которая складывается из потери напора по длине и потери напора в местных сопротивлениях:
