Условие задачи

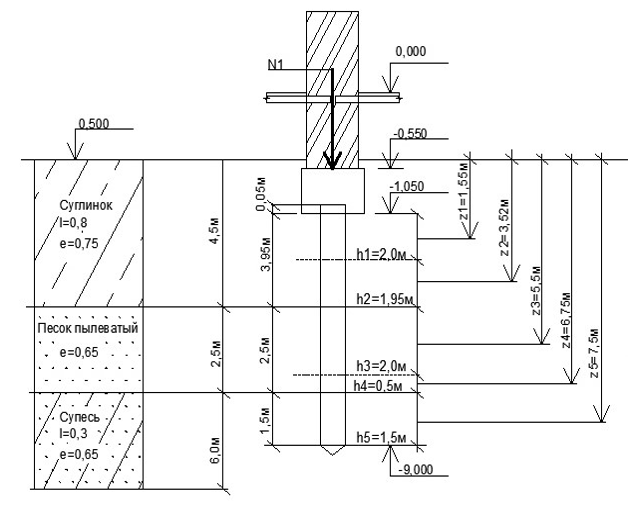

Назначить длину свай и определить их шаг в ростверке под кирпичную стену. Нагрузка на один погонный метр ростверка N1=250 кН⁄м. Сваи забивные, железобетонные, сечение 300х300 мм. Грунтовые условия и размеры сечения ростверка - на рисунке.
Ответ
1. При расчете свайных фундаментов учитываем нагрузку от веса ростверка Np = bhpyf = 0,4*0,5*25*1,1 = 5,5 кН/М. Итого нагрузка на сваи Nd = N1+Np = 250+5,5 = 255,5 кН/М. 0,5 м - толщина ростверка, 0,4 - ширина ростверка, p = 25 кн/м3 - плотность железобетона (материал ростверка), 1,1- коэфф надежности по нагрузке.
C учетом коэффициента надежности по ответственности
yn = 0,95 нагрузка на сваи Nd = 255,5*0,95 = 242,72 кН/М
2. Назначаем несущим слоем супесь. В несущий слой свая должна заглубляться не менее чем на 1 м. Принимаем забивные сваи l=8 м, с центральным армированием ствола, сечением ...
