Необходимо определить давление грунта на подпорную стенку и подобрать ширину последней b так, чтобы обеспечить ее устойчивость.
- Архитектура и строительство
Условие:
Необходимо определить давление грунта на подпорную стенку и подобрать ширину последней b так, чтобы обеспечить ее устойчивость.
Дано: Н = 5 м; h = 3 м;
= 200;
= 300;
0 = 15о; угол наклона поверхности
= 0; коэффициент трения материала стенки по грунту fтр = 0,65; усредненный вес единицы объема грунта
= 20 кН/м3; усредненный вес каменной кладки стенки
= 22 кН/м3.

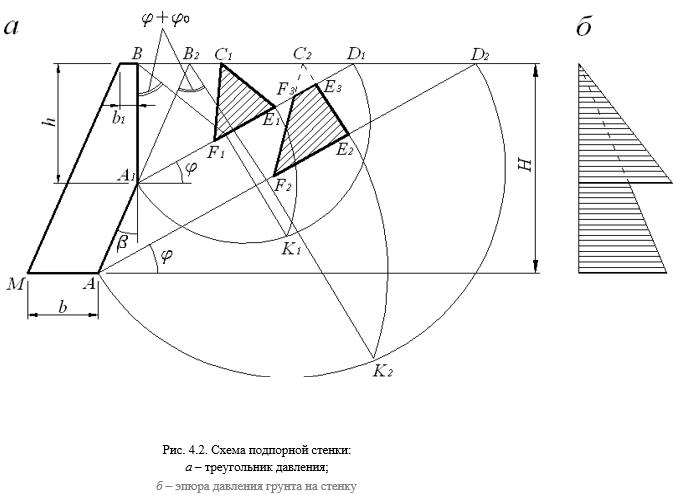

Для подпорной стенки с приведенными параметрами (рис. 4.2)
Требуется
1. Найти треугольники давления. Определить активное давление грунта.
2. Произвести проверку на опрокидывание. Подобрать ширину подпорной стенки.
3. Произвести проверку на скольжение.
Решение:
1. Нахождение треугольников давления. Определение активного давления грунта.
С помощью построения Понселе, используя линейный масштаб, находим площадь треугольника С1E1F1 = 1,38 м2 и площадь трапеции F2E2E3F3 = 2,15 м2. Тогда давление грунта на 1 м длины стенки:
