Необходимо определить давление грунта на подпорную стенку и подобрать ширину последней так, чтобы обеспечить её устойчивость.

Дата добавления: 04.10.2023

Условие задачи

Необходимо определить давление грунта на подпорную стенку и подобрать ширину последней   так, чтобы обеспечить её устойчивость.

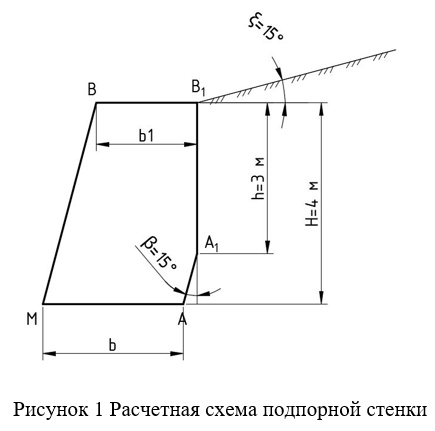

Дано: Н=4 м, h=3 м, =15о, =25о, =10о (рисунок 1), угол наклона поверхности =15о, коэффициент трения материала стенки по грунту fтр=0,65, усредненный вес единицы объема грунта =20 кН/м3, усредненный вес каменной кладки стенки =22 кН/м3.

Требуется:

1) Найти треугольники давления. Определить активное давление грунта.

2) Произвести проверку на опрокидывание. Подобрать ширину подпорной стенки.

3) Произвести проверку на скольжение.

4) Выполнить графическое построение треугольника давления.

5) Построить эпюру давления грунта на стенку.

Ответ

1. Нахождение треугольников давления. Определение активного давления грунта.

С помощью построения Понселе (рисунок 2), используя линейный масштаб, находим площадь треугольника С1E1F1 = 2,14 м2 и площадь трапеции F2E2E3F3 = 1,68 м2. Тогда давление грунта на 1 м длины стенки:
