Условие задачи

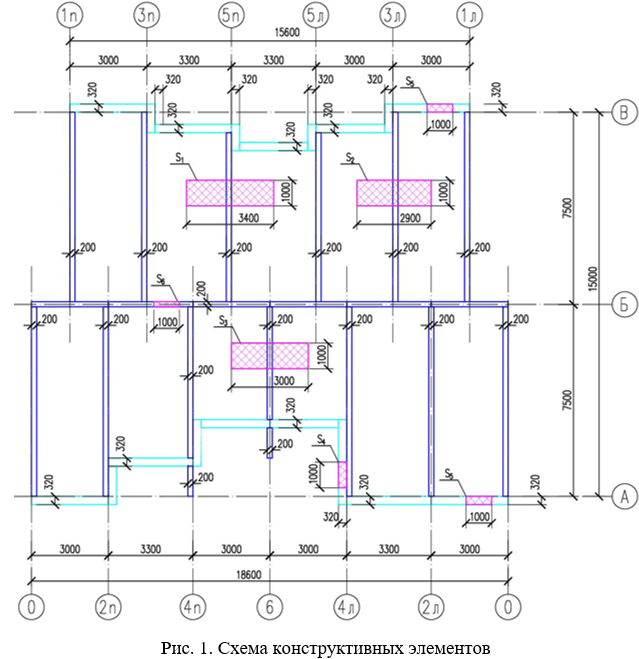

Необходимо выполнить сбор нагрузок на 1м2. Схема конструктивных элементов представлена на рисунке 1.
Рассматриваемое здание девятиэтажное, типовой серии 611, расположено в г. Рязань. Высота типового этажа составляет: 2.7 м. Высота технического этажа составляет: 2.0 м. Высота цокольного этажа составляет: 2.7 м. Высота здания составляет: 26.9 м.
Характеристика основных конструктивных решений (на примере рядовой секции):
Конструктивная схема: бескаркасная, панельная, включает:
- несущие поперечные (толщиной 200 мм) панели внутренних стен, расположенные:
- вдоль осей 0, 2п, 4п, 6, 4л, 2л - в осях А-Б;
- вдоль осей 1п, 3п, 5п, 5л, 3л, 1л - в осях Б-В.
- самонесущие продольные (толщиной 320 мм) панели внешних стен, расположенные:
- вдоль оси А - в осях 2п-2л;
- вдоль оси В - в осях 1п-1л.
- самонесущие поперечные (толщиной 320 мм) панели внешних стен, расположенные:
- вдоль оси 3п - по оси В;
- вдоль оси 5п - по оси В;
- вдоль оси 5л - по оси В;
- вдоль оси 3л - по оси В;
- вдоль оси 2п - по оси А;
- вдоль оси 4п - по оси А;
- вдоль оси 4л - по оси А.
- самонесущие продольные (толщиной 200 мм) панели внутренних стен, расположенные, вдоль оси Б - в осях 2п-2л.
Несущие стены (панели) воспринимают расчетное сочетание постоянной и временной нагрузки (нагрузочный эффект) от: собственного веса, кровли, полов, покрытия, перекрытий, перегородок, лоджий, снега и полезной нагрузки на перекрытие.
Самонесущие стены (панели) воспринимают только постоянную нагрузку (нагрузочный эффект) от собственного веса.
Нагрузочный эффект, воспринимаемый несущими и самонесущими стенами (панелями), передается не цокольные панели (панели подвала) и, далее, на конструкции ленточных фундаментов с грузовых площадей (см. рисунок 1).
Площадь (грузовая площадь) находится как произведение половины длины расстояния между стенами на погонный метр фундамента.
В проекте рассматриваются следующие виды грузовой площади:
- для несущих стен (панелей):
- S1=3.40 × 1.0 = 3.4 м2 - для смежных помещений, расположенных с шагом 3.3 м.
- S2=2.9 × 1.0 = 2.9 м2 - для смежных помещений, расположенных с шагом 3.0 м (с разной привязкой стен).
- S3=3.0 × 1.0 = 3.0 м2 - для смежных помещений, расположенных с шагом 3.0 м (с одинаковой привязкой стен).
- для самонесущих стен (панелей):
- S4=0.32 × 1.0 = 0.32 м2 - для поперечных внешних стен (панелей).
- S5=0.32 × 1.0 = 0.32 м2 - для продольных внешних стен (панелей).
- S6=0.20 × 1.0 = 0.20 м2 - для продольных внутренних стен (панелей).

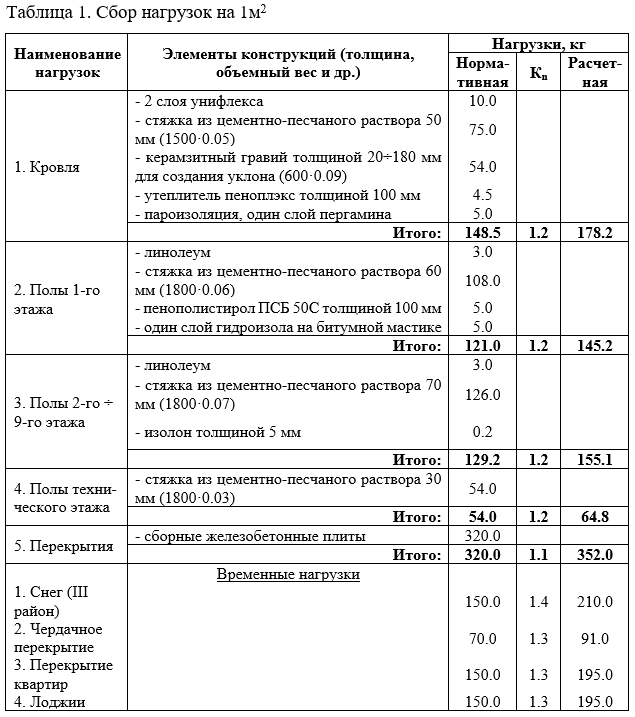

Сбор нагрузок на 1м2 приведен в таблице 1.
Ответ
1. Для несущих стен (панелей) для смежных помещений, расположенных с шагом 3.3 м, (грузовая площадь S1= 3.40 м2).
Постоянные нагрузки:
- Покрытие: (0.32 1 + 0.149 1) 3.4 = 1.59 т.
- Чердачное перекрытие: (0.054 + 0.32) 3.4 = 1.27 т.
- 9 перекрытий: (0.32 9 + 0.129 9) 3.4 = 13.74 т.
- перегородки на 9 этажах: (0.1 9 3.4) = 3.06 т.
- стены: 0.2 1 26.9 1.8 + 0.32 1 2.0 1.8 = 10.84 т
где 1.8 - объемный вес.
Итого: 30.5 т
Временные нагрузки:
- ...
