Условие задачи
Необходимо выполнить сбор нагрузок на погонный метр ленточного фундамента 9 этажного жилого дома, шифр Э -93 (исходный материал: 12 этажный жилой дом на 83 квартиры, Шифр Э-93-1).
Высота: типового этажа – 2,8 м; чердака – 2,1 м; технического подполья – 2,1 м; здания – 27,8 м.

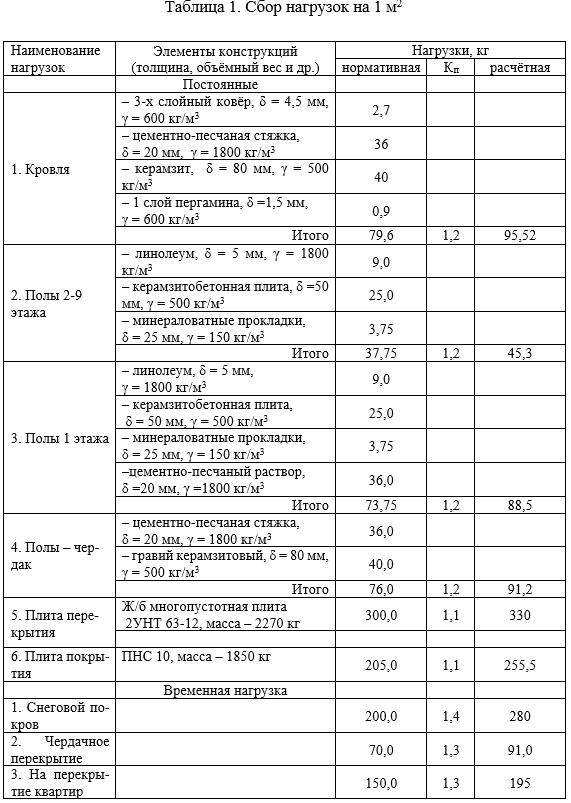

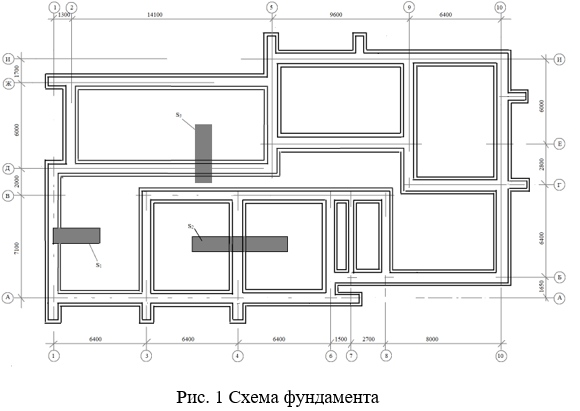

Схема фундаментов см. рис. 1. Результаты заносятся в таблицу 1.
Ответ
Определяем грузовую площадь:
1. По оси 1 в осях А-В (грузовая площадь S1 = 3,2 м2).
1.1. Постоянные нагрузки от:
покрытия (0,256 + 0,095) ∙ 3,2 = 1,12 т;
чердачного перекрытия (0,091+0,33) ∙ 3,2 = 1,...
