Определить активное горизонтальное давление на вертикальную подпорную стенку высотой Н (м) и построить эпюру распределения давлений по высоте стенки. Грунт представлен тремя разновидностями (суглинок, песок, глина.

22 января 2025
Архитектура и строительство

Условие:

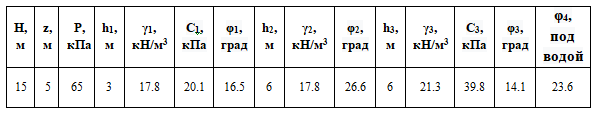

Определить активное горизонтальное давление на вертикальную подпорную стенку высотой Н (м) и построить эпюру распределения давлений по высоте стенки. Грунт представлен тремя разновидностями (суглинок, песок, глина) мощностью h₁; h₂; h₃ (м) соответственно. На глубине z=5 (м) встречены грунтовые воды. Песчаный грунт имеет коэффициент пористости е = 0,65 и удельный вес частиц грунта γ_s = 26.5 kН/м³.

Горизонтальная поверхность грунта пригружена равномерно распределенной нагрузкой интенсивностью Р (кПа).

Решение:

Построение эпюры активного давления Еа с верховой стороны стенки осуществляется по абсциссам эпюр. Вычисление абсцисс эпюры, т.е. давления грунта на глубине Z, для уровней, являющихся контактами для различных грунтов, производится по формуле:

где удельный вес данного слоя kН/м3; Z расчетная высота слоя, равная Z = hII + Zф, причем hII мощность рассматриваемого очередного слоя грунта и Zф приве...
