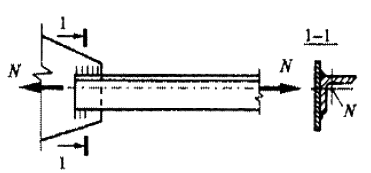

Определить длину сварных швов, прикрепляющих уголок к фасонке фермы.

Климатический район строительства II4, γc = 0,9. Сварка ручная электродуговая. На стержень из уголка 80 х 6 действует растягивающее усилие N = 100 кН, γn = 0,95; фасонка выполнена толщиной t = 12 мм, сталь С235.

Решение:

Определяем группу конструкции по прил. В СП 16.13330.2017: стержень фермы относится ко 2-й группе, а фасонка фермы к 1-й группе.

2. Принимаем марку электродов: для сварки элементов, относящихся к 1-й группе конструкций и учитывая, что элемент выполнен из стали С235, по табл. Г1 СП 16.13330.2017 принимаем электроды Э42А, Rwf = 180 МПа = 18,0 кН/см2 (табл. Г2 СП 16.13330.2017), Rwz = 0,45Run = 0,45 ∙ 410 = 184,5 МПа = 18,45 кН/см2 (Run = 410 Мпа...
