Условие задачи
Определить графо-аналитическим методом распределение температуры, действительной и максимальной упругости водяного пара в трехслойной ограждающей конструкции, состоящей из:
- 1 слой – кирпичная кладка δ = 380 мм, γ0 = 1800 кг/м3;
- 2 слой – утеплитель – пенополистирол δ = 150 мм, γ0 = 100 кг/м3;
- 3 слой – кирпичная кладка δ =250 мм, γ0 = 1800 кг/м3.

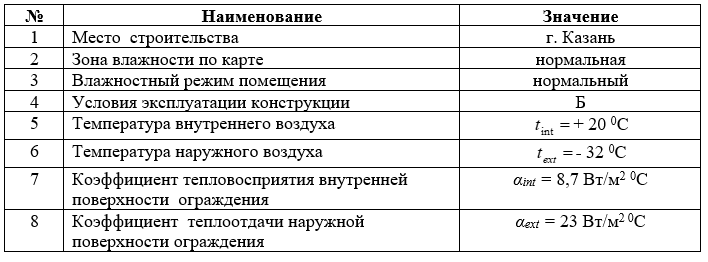

Таблица 1
Ответ
При расчете влажностного режима многослойных ограждений, а также для определения возможности образования конденсата внутри ограждения используется графо-аналитический метод, сущность которого заключается в том, что сначала выполняются два схематических разреза многослойной ограждающей конструкции ( рис.1): один в масштабе термических сопротивлений отдельных слоев конструкции (см. рис.1,а) , а второй- в линейном масштабе (см.рис.1,б).
Для построения первого разреза ограждения первоначально устанавливаем теплотехнические характеристики материалов слоев (табл. 2), затем рассчитываем термические...
