Определить количество высокопрочных болтов, необходимых для соединения трех пластин (рис. 3). Диаметр болтов d = 24 мм; марка стали болтов 40Х. Разность номинальных диаметров отверстий и болтов δ = 1–4 мм. Нагрузка статическая. Сечение средней пластины b1 x t1=150х24 мм; сечение двух других пластин b2 x t2=150х10 мм. Класс стали пластин С255. Способ обработки соединяемых поверхностей – стальными щетками двух поверхностей без консервации. Болтовое соединение должно быть равнопрочным соединяемым элементам.

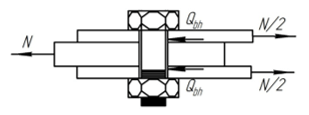

Рис. 3

Решение:

Расчетное сопротивление растяжению высокопрочного болта [3, табл. Г.8]: .

Коэффициент условий работы соединения: = 0,35.

Коэффициент трения [3, табл. 42]: .

Коэффициент надежности [3, табл. 42]: = 1,17.
