Определить количество высокопрочных ботов, необходимых для соединения трех пластин (рис. 1). Диаметр болтов d = 22 мм; марка стали болтов 30Х3МФ.

29 июля 2024
Архитектура и строительство

Условие:

Определить количество высокопрочных ботов, необходимых для соединения трех пластин (рис. 1). Диаметр болтов d = 22 мм; марка стали болтов 30Х3МФ. Сечение средней пластины b₁×t₁ = 240×20 мм; сечение двух других пластин b₂×t₂ = 120×10 мм. Класс стали пластин С255. Болтовое соединение должно быть равнопрочным соединяемым элементам. Способ обработки соединяемых поверхностей – дробеметный двух поверхностей с консервацией.

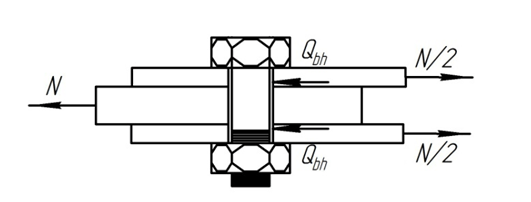

Рис. 1.

Решение:

Определяем наименьшее сопротивление болта растяжению для высокопрочных болтов из стали 30Х3МФ по таблице Г.8 СП 16.13330.2017 в зависимости от диаметра d = 22 мм.
