Условие задачи

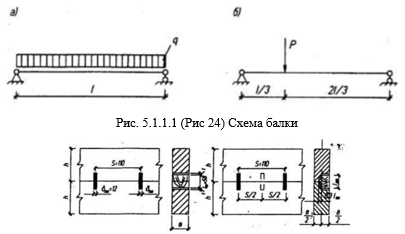

Определить необходимое количество пластинчатых нагелей в составной балке из двух брусьев сечением 150x150 мм (рис.5.1.1.1), расставленных в ней согласно, рис.5.1.1.2. Исходные данные взять из табл.5.1.1.1.
Рис. 5.1.1.2 (Рис. 16) Схема поперечного сечения балки
Таблица 5.1.1.1
Ответ
Определяем несущую способность одного пластинчатого нагеля по формуле:
Тпл = 0,75 bпл = 0,75 ∙7,5 = 5,625 кН
где bпл = 0,5b = 0,5 ∙15 = 7,5 см (принято для глухих нагелей).
Изгибающий момент балки:
Для прямоугольного сече...
