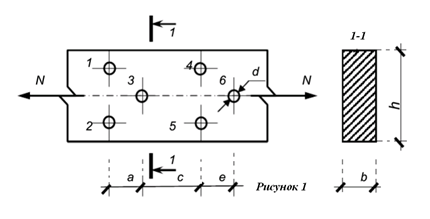

Определить несущую способность центрально-растянутого деревянного элемента (рисунок 1) сечением b x h, ослабленного шестью отверстиями, выходящими на пласть, диаметром d с исходными данными.
- Архитектура и строительство
Условие:
1. Определить несущую способность центрально-растянутого деревянного элемента (рисунок 1) сечением b x h, ослабленного шестью отверстиями, выходящими на пласть, диаметром d с исходными данными.
2. Проверить на прочность по первой группе предельных состояний центрально-растянутый деревянный элемент, если растягивающее усилие N = 70 кН
материал - ель
условия эксплуатации - 3
h=225мм
b=150мм
d=12мм
сорт древесины -1
a=120мм
c=210мм
e=190мм
N=70кН
Решение:
Несущую способность элемента при заданных условиях задачи вычисляем по формуле:
где m0 коэффициент, учитывающий наличие ослаблений, равен 0,8 (п. 5.2 СП 64.13330.2011);
mп коэффициент перехода на породу дерева, для клена равен 1,2 (таблица 5 СП 64.13330.2011);
mв коэффициент, учитывающий условия эксплуатации (группу конструкций), равен 0,85 (таблица 7 СП 64.13330.2011);
Rртабл расчетное с...
