Определить несущую способность по моменту и предельную нагрузку железобетонной балки прямоугольного профиля с одиночной арматурой, загруженной согласно расчетным схемам на рис. 1.2, 1.3.

Дата добавления: 10.08.2024

Условие задачи

Определить несущую способность по моменту и предельную нагрузку железобетонной балки прямоугольного профиля с одиночной арматурой, загруженной согласно расчетным схемам на рис. 1.2, 1.3.

Балка эксплуатируется в условиях, благоприятных для нарастания прочности бетона. Исходные данные приведены в табл. 1.1, 1.2.

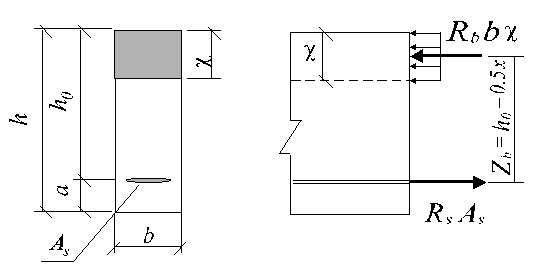

 Рис 1.1. Схема внутренних усилий в опасном сечении

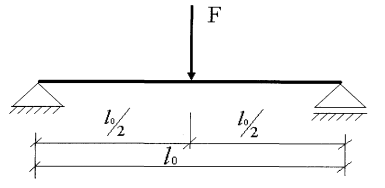

Рис 1.2. Расчетная схема

Исходные данные:

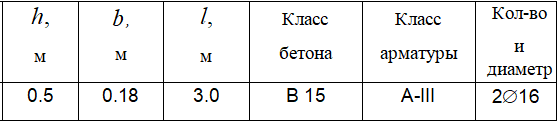

табл. 1.1

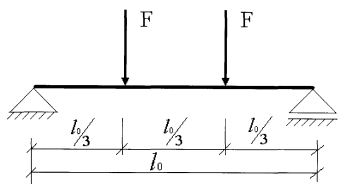

Рис. 1.3. Расчетная схема

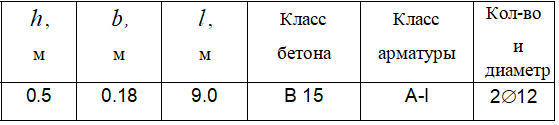

табл. 1.2

Ответ

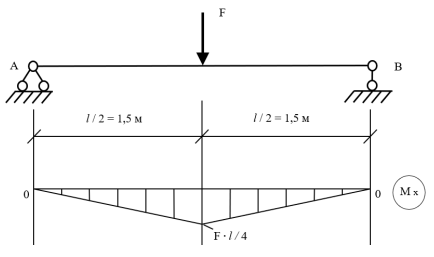

1. Рассмотрим первую схему (сосредоточенная сила в середине пролета) и построим эпюру изгибающих моментов

Ввиду симметрии схемы опорные реакции равны RA = RB = F / 2, а максимальный изгибающий момент расположен под сосредоточенной силой F и равен Mmax = F ∙ l / 4 = F ∙ 3 м / 4 = 0,75 F (м).

Определим расчетные характеристики бетона и арматуры. Бетону класса В15 соответствует расчетное сопротивл...
