Условие задачи

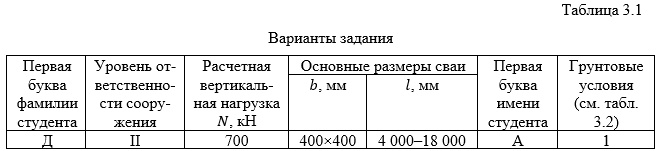

Определить несущую способность железобетонной одиночной висячей сваи квадратного сплошного сечения на действие вертикальной нагрузки в соответствии с исходными данными. Планировочная отметка минус 0,450 м.
Рабочая толщина ростверка принята h0 = 500 мм. Заделка головы сваи в ростверк 300 мм. Высота ростверка h = 1,4 м. Способ погружения сваи – забивка молотом.
1-й слой – насыпной грунт;
2-й слой – суглинок твердый, просадочный;
3-й слой – суглинок тугопластичный;
4-й слой – глина полутвердая.
Ответ

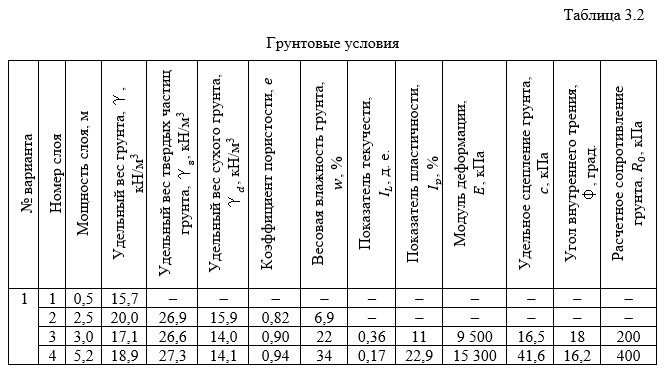

1. Для того чтобы выбрать марку сваи, необходимо изучить данные отчета об инженерно-геологических изысканиях. Напластования грунтов указаны в табл. 3.2.
Глубину заложения ростверка от отметки чистого пола найдем как сумму высоты ростверка h и толщины пола:
Глубина заложения ростверка от планировочной отметки 0,450 составит:
