Определить несущую способность железобетонной одиночной висячей сваи квадратного сплошного сечения на действие вертикальной нагрузки в соответствии с исходными данными. Планировочная отметка минус 4 450 м. Рабочая толщина ростверка принята 500 мм.

«Определить несущую способность железобетонной одиночной висячей сваи квадратного сплошного сечения на действие вертикальной нагрузки в соответствии с исходными данными. Планировочная отметка минус 4 450 м. Рабочая толщина ростверка принята 500 мм.»
  • Архитектура и строительство

Условие:

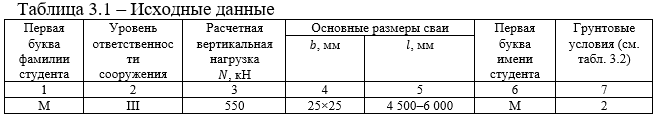

Определить несущую способность железобетонной одиночной висячей сваи квадратного сплошного сечения на действие вертикальной нагрузки в соответствии с исходными данными. Планировочная отметка минус 4 450 м.

Рабочая толщина ростверка принята   500 мм. Заделка головы сваи в ростверк 300 мм. Высота ростверка h = 1,4 м. Способ погружения сваи – забивка молотом.

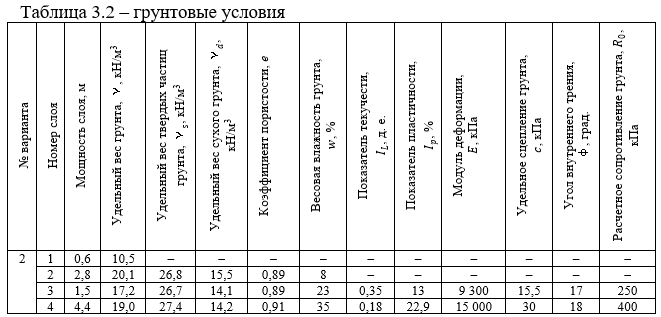

1-й слой – насыпной грунт;

2-й слой – суглинок твердый, просадочный;

3-й слой – суглинок тугопластичный;

4-й слой – глина полутвердая.

Решение:

1. За несущий слой принимаем 4-й слой глина полутвердая

2. Глубину заложения ростверка от отметки чистого пола найдем как сумму высоты ростверка и толщины пола:

Глубина заложения ростверка от планировочной отметки 4 450 составит:
