Условие задачи
Определить требуемую высоту подъема крюка; подобрать марку башенного крана; определить продолжительность рабочего цикла без совмещения и при совмещении операций; определить сменную производительность крана; определить эффективность совмещения операций.
Исходные данные:
- масса поднимаемого груза: Qгр =2,2 т;
- высота уровня монтажа: h1 =22 м;
- высота конструкции: h3=0,22 м;
- длина съемного грузозахватного приспособления: h4 =2,5 м;
- продолжительность ручных операций: t1 =1,5 мин; t6 =8,5 мин; t7 =0,6 мин;
- угол поворота крана: 40°;
- длина пути передвижения крана: 35 м.
Ответ

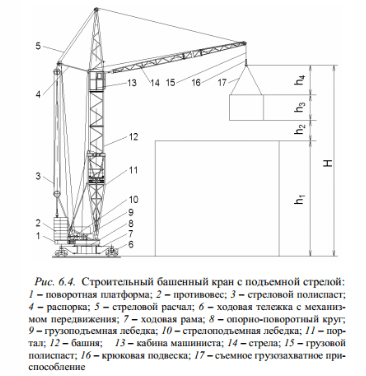

Высота подъема крюка:
H= h1 + h2 + h3 + h4=22+2,78+0,22+2,5=27,5 м,где высота подъема груза над уровнем монтажа h2 =2,53,0 м.

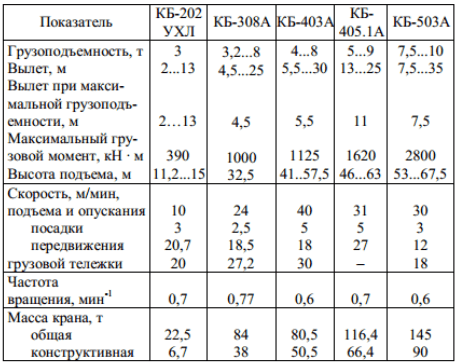

По высоте подъема H и массе поднимаемого груза Qгр выбираем кран.
При этом должны соблюдаться условия:
H Hк; Qгр Qк,
где Hк высота подъема груза для выбранной модели крана; Qк грузоподъемность крана.
Вышеперечисленным условиям удовлетворяет кран:
КБ-308А.
Продолжительность цикл...
