Условие задачи

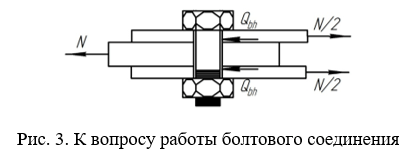

Определите количество высокопрочных болтов, необходимых для соединения трех пластин (рис. 3). Диаметр болтов d =20, мм; марка стали болтов 40Х. Способ обработки соединяемых поверхностей - стальными щетками двух поверхностей без консервации. Разность номинальных диаметров отверстий и болтов = 1-4 мм. Нагрузка статическая. Сечение средней пластины b1 x t1=120х20, мм; сечение двух других пластин - b2 x t2=120х12, мм. Класс стали пластин С255. Болтовое соединение должно быть равнопрочным соединяемым элементам.
Ответ
Расчетное сопротивление растяжению высокопрочного болта:
Rbh =75,5 кН/см2.
Коэффициент условий работы соединения: = 0,8 при nb 5.
Коэффициент трения: = 0,35.
Коэффициент надежности: = 1,17.
