Условие:

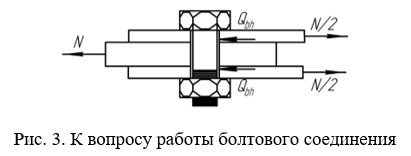

Определите количество высокопрочных болтов, необходимых для соединения трех пластин (рис. 3). Способ обработки соединяемых поверхностей – дробеметный без консервации. Диаметр болтов d = 20 мм; марка стали болтов – 40Х. Разность номинальных диаметров отверстий и болтов δ = 1–4 мм. Нагрузка статическая. Сечение средней пластины b1 x t1 = 100х20 мм; сечение двух других пластин b2 x t2 = 100х12 мм. Класс стали пластин С255. Болтовое соединение должно быть равнопрочным соединяемым элементам.

Решение:

Расчетное сопротивление растяжению высокопрочного болта: Rbh = 75,5 кН/см2.

Коэффициент условий работы соединения:

Коэффициент трения: = 0,58.

Коэффициент надежности: = 1,12.
