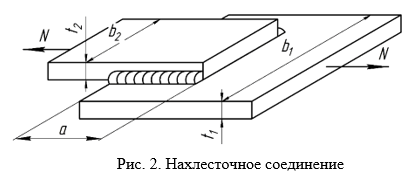

Определите величину нахлеста а сварного соединения (рис. 2) из условия равнопрочности основному металлу двух фланговых швов, выполненных ручной дуговой сваркой.

24 июля 2024
Архитектура и строительство

Условие:

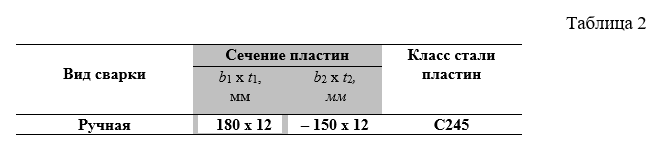

Определите величину нахлеста а сварного соединения (рис. 2) из условия равнопрочности основному металлу двух фланговых швов, выполненных ручной дуговой сваркой. Сечения пластин: b₁ x t₁, мм; b₂ x t₂, мм. Обе пластины из стали класса С245 и работают в упругой стадии. Сварка для групп конструкций 2, 3 и 4 во всех районах кроме I₁, I₂, II₂ и II₃.

Решение:

В общем случае нахлесточное соединение следует рассматривать по двум сечениям растянутых пластин и плоскостям среза двух фланговых швов. В идеале эти сечения и плоскости должны быть равнопрочны.
