Условие:

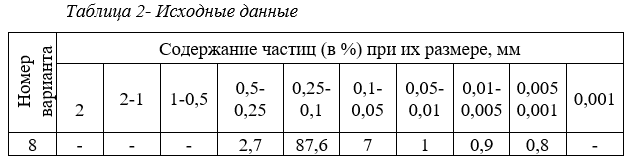

По данным гранулометрического анализа, приведённого в таблице 2, построить в полулогарифмическом масштабе суммарную кривую гранулометрического состава грунта. Вычислить степень неоднородности гранулометрического состава песчаного грунта, определить вид песчаного грунта по ГОСТ 25100-2011 Грунты. Классификация.

Решение:

Для построения кривой необходимо проверить, чтобы сумма процентного содержания масс частиц равнялась 100 %.

Сумма процентов равна:

Процентное содержание масс частиц (суммирование начинается с самой мелкой фракции) определяется:

диаметром d менее 0,005 мм 0,8 %; диаметром d менее 0,01 мм 0,9 % + 0,8 % = 1,7 %; диаметром d менее 0,05 мм 1 % + 0,9 % + 0,8 % = 2,7 %; диаметром d менее 0,1 мм 7 % + 1...
