Условие:

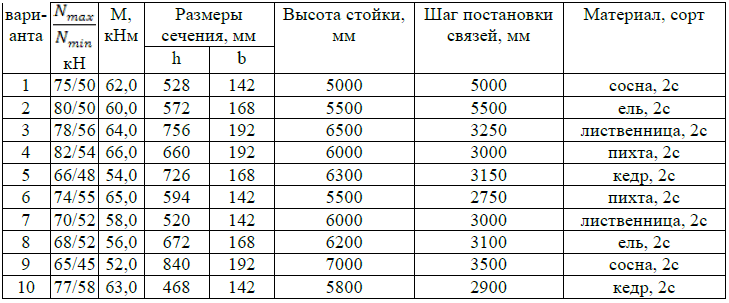

По данным табл.35 запроектировать жесткий узел сопряжения колонн с фундаментом согласно рис.ЗЗ.а или б.

Решение:

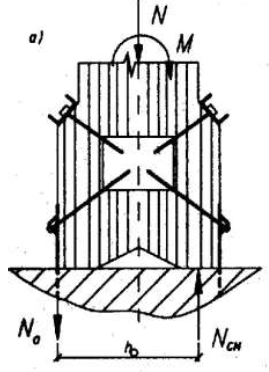

Принимаем для колонн жесткий узел (вариант 1) согласно рис.ЗЗ.а. Нижнюю часть колонны уширяем путем приклеивания к ней с каждой стороны по две доски, т.е. принимаем d = 88 мм. Вырез в нижней части колонны делаем таким, чтобы получить опорную часть а = 140 мм d = 88 мм. Тогда плечо сил

Усилие в анкере по формуле (60)

(60)
