Условие:

Природа грунтов и показатели физико-механических свойств

По результатам лабораторных исследований свойств грунтов:

а) построить для образцов песчаного грунта интегральную кривую грануло-метрического состава, определить тип грунта по гранулометрическому составу и степени его неоднородности, произвести оценку плотности сложения и степени влажности;

для образцов глинистого грунта определить тип грунта и разновидность по консистенции, произвести предварительную оценку способности грунта к проса-дочному и набухающему явлениям (исходные данные приведены в таблице 1);

б) построить график компрессионной зависимости вида e=f(p); определить для заданного расчетного интервала давлений коэффициент относительной сжимаемо-сти грунта и охарактеризовать степень его сжимаемости; (исходные данные приведены в таблице 2);

в) построить график сдвига вида τ=f(σ); определить методом наименьших квадратов нормативное значение угла внутреннего трения φ_n грунта (исходные данные приведены в таблице 3).

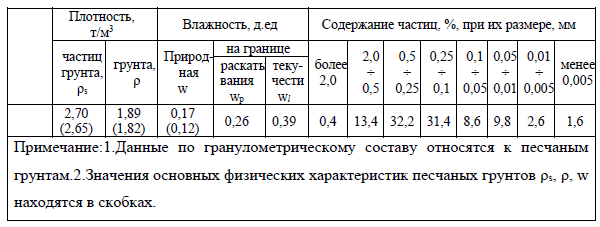

Таблица 1 - Исходные данные:

Таблица 2 - Исходные данные:

Таблица 3 - Исходные данные:

Решение:

В данной работе грунт относятся к классу природных дисперсных грунтов.В соответствии с таблицей 2 ГОСТ 25100-2011 по группам грунты делятся на связные и несвязные. К связным относятся глинистые грунты, илы, сапропели, заторфо-ванные грунты, торфы и др. К несвязным относятся пески и крупнообломочные грунты.

Вид грунта определяется в соответствии с Приложением А ГОСТ 25100-2011.

а) Суммарный состав частиц крупнее 2 мм. составляет 0,4% значит, песок не граве-листый; суммарный состав частиц крупнее 0,5 мм составляет 13,8%, значит песок не крупный; суммарный состав частиц крупнее 0,25 мм составляет 4...
