Условие задачи

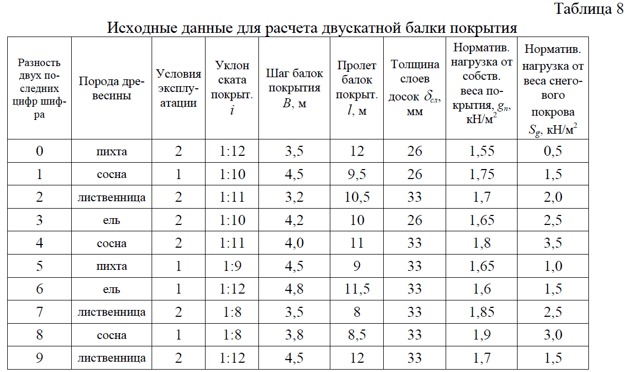

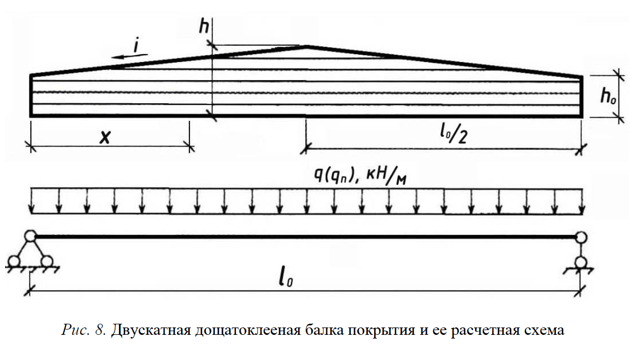

Подобрать и проверить (вариант 8) сечение дощатоклееной трапецеидальной двускатной балки покрытия (рис. 8), имеющей уклон i. Балка изготовлена из древесины 2-го сорта. На балку действуют равномерно распределенные нагрузки от собственного веса покрытия и веса снега: g и S. Исходные данные для расчета балки приведены в табл. 8.
Расчетный пролет балки принимаем l0 = l - c, где с = 0,25 м – величина опорной части балки.
l0 = 8,5 – 0,25=8,25м
Принимаем для крайних зон сечения балки древесину 1-го сорта в виде досок с сечением после фрезерования пластей и кромок b1хh1.
Ответ
Размеры сечения балки предварительно назначаем:
высоту кратной толщине слоев досок после острожки , ширину из условия, равной ширине досок с учетом острожки кромок 120; 140; 160; 190; 210 мм.
