Условие:

Подобрать сечение балки перекрытия торгового центра из стали С245. Схема расположения конструкций перекрытия представлена на рис. 1.

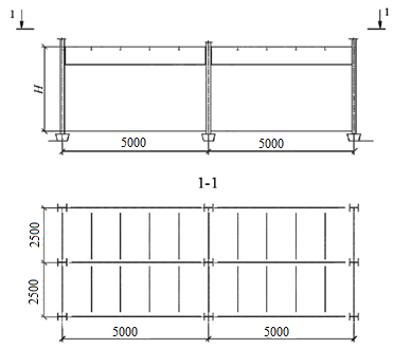

Рисунок 1.

1. Пролет балки - 5м.

2. Шаг балок - 2,5м.

3. Сталь - С245.

4. Расчетное значение постоянной нагрузки g - 4,0 кПа.

5. Нормативное значение постоянной нагрузки g_n - 3,4 кПа.

6. Нормативная временная нагрузка на перекрытие p_n - 8кПа.

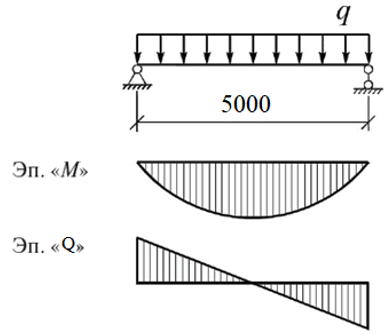

Рис. 2. Расчетная схема и эпюры внутренних усилий

Решение:

Согласно СП 20.13330.2016 (таблица 8.3, п. 4г) нормативная временная (полезная нагрузка на перекрытие составит pⁿ=8кПа, коэффициент надежности по нагрузке f= 1,2 (СП 20.13330.2016, п. 8.2.2).

Вычисляем расчетную погонную нагрузку на балку:

где n коэффициент надежности по назначению, для зданий и сооружений второго уровня ответственности =1,0; a=2,5 м шаг балок; p - расчетная временная нагрузка на...
