Подобрать сечение опорной подвески и стальной балки мостового перехода.

Дата добавления: 06.10.2023

Условие задачи

Подобрать сечение опорной подвески и стальной балки мостового перехода.

Дано:

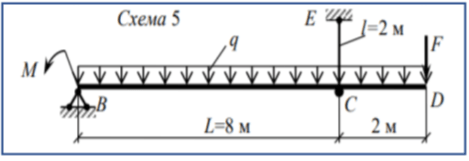

Стальная балка пролетом L (с двумя или с одним свесом) испытывает действие погонной нагрузки q, сосредоточенных сил F и сосредоточенного момента М (рис. 1). Правая опора C балки поддерживается подвеской CE, состоящей из 2-х стальных стержней
диаметром d. Помимо прочности к подвеске предъявляется условие жесткости: под действием заданных нагрузок опора C не должна проседать более, чем на 10 мм. Предел текучести материала подвески и балок: т = 24 кН/см2

Исходные данные: F/qL = 1/4; q = 12 кН/м; [n] = 2,2; M/qL2 = 1/32; схема 5.

Ответ

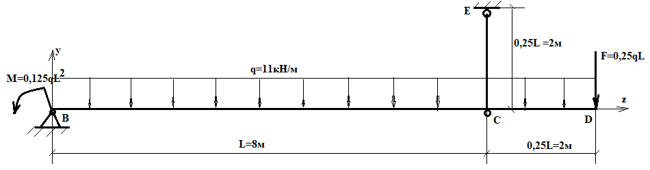

1. Составим расчетную схему.

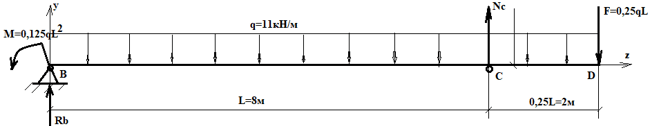

2. Приложим реакции опоры В и подвеску СЕ заменим на усилие Nc.

3.Определим реакции опоры и усилие в подвеске.

Составим уравнение моментов относительно точек В и С.

Потяни
