Подобрать сечение прямоугольной деревянной брусчатой жестко заделанной консольной балки длиной 4 м, нагруженной равномерно распределенной нагрузкой 5,4 кН/м, порода балки – вяз, класс эксплуатации – А1, сорт древесины – 2.
«Подобрать сечение прямоугольной деревянной брусчатой жестко заделанной консольной балки длиной 4 м, нагруженной равномерно распределенной нагрузкой 5,4 кН/м, порода балки – вяз, класс эксплуатации – А1, сорт древесины – 2.»
- Архитектура и строительство
Условие:

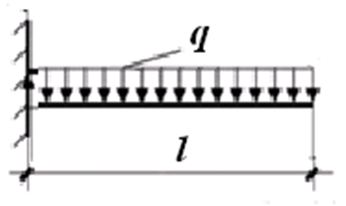

Подобрать сечение прямоугольной деревянной брусчатой жестко заделанной консольной балки (рисунок 3), длиной 4 м, нагруженной равномерно распределенной нагрузкой q = 5,4 кН/м, порода балки – вяз, класс эксплуатации – А1, сорт древесины – 2. Сечение подобрать из условия прочности по нормальным напряжениям и проверить на прочность по касательным напряжениям (на скалывание). Сечение подобрать из условия h/b=2/1.
Решение:

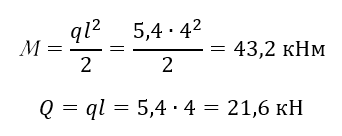

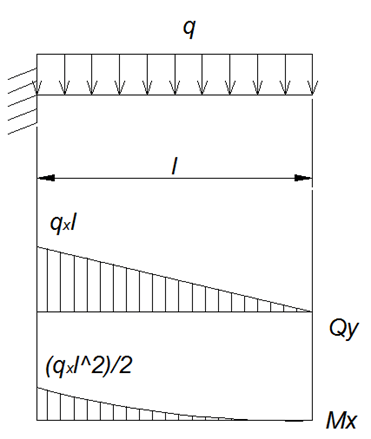

Предварительно определим внутренние усилия и геометрические характеристики сечения. Для определения усилий построим эпюры внутренних усилий.
Далее определим геометрические характеристики сечения.
