Условие задачи
Подобрать сечение прокатных двутавровых балок перекрытия с учетом развития пластических деформаций в материале.
1. Район строительства – г. Архангельск.
2. Группа конструкций – 2.
3. Здание 2-ого уровня ответственности
4. Коэффициент условий работы
5. Пролет балок l = 10,0 м.
6. Шаг балок a = 7,2 м.
7. Материал балок сталь – С245 по ГОСТ 27772-88.
8. Тип перекрытия – 2
9. Нормативное значение временной нагрузки на перекрытии – полное пониженное (длительная составляющая)
Ответ
1. Нагрузка от собственного веса перекрытия для типа перекрытия 2

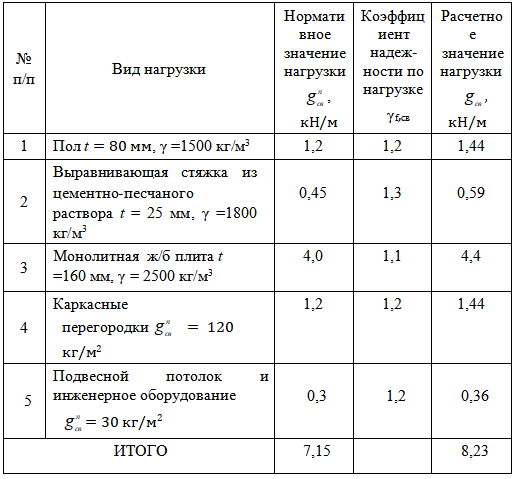

Таблица 2.2
Нагрузка от собственного веса перекрытия
2. Равномерно-распределенные нагрузки, действующие на балку, определяются по формулам:
- нормативное значение, включающее постоянные и временные длительные нагрузки (пониженное значение):
