Условие:

Подобрать требуемый профиль поперечного сечения стержней АВ и СВ (рисунок 5.1.), если они изготовлены из:
1. Двух спаренных равнополочных уголков;

2. Прутка круглого сечения;

3. Квадратного профиля.

если Р = 150 кН; допускаемое напряжение материала стержней [] = 200 МПа

Выполнить проверку прочности принятого сечения, учитывая условие оптимальной металлоемкости, при заданном допускаемом напряжении.

Решение:

1. Определяем реакции в стержнях АВ и СВ

1.1 Составляем силовую схему и задаемся направлением осей координат (рисунок 5.2)

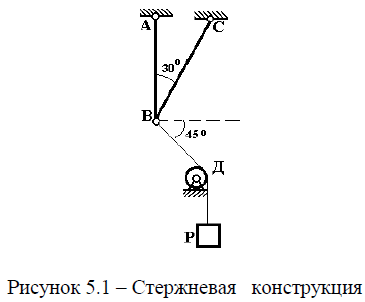

Рисунок 5.2 - Расчетная схема стержневой конструкции

1.2 Составляем уравнения равновесия:
