Подпорная стенка высотой Н с абсолютно гладкими вертикальными гранями и горизонтальной поверхностью засыпки грунта за стенкой имеет заглубление фундамента h_(загл) и ширину подошвы фундамента b

Теории предельного напряженного состояния грунтов

Подпорная стенка высотой Н с абсолютно гладкими вертикальными гранями и горизонтальной поверхностью засыпки грунта за стенкой имеет заглубление фундамента h_загл и ширину подошвы фундамента b (рисунок 12). Засыпка за стенкой и основание представлены глинистым грунтом, имеющим следующие характеристики физико-механических свойств: плотность грунта ρ, угол внутреннего трения φ, удельное сцепление с.

Требуется:

а) определить аналитическим методом значения равнодействующих активного и пассивного давлений грунта на подпорную стенку без учета нагрузки на поверхности засыпки, построить эпюры активного и пассивного давлений грунта, указать направления и точки приложения равнодействующих давления грунта;

б) определить графическим методом, предложенным Ш. Кулоном, максимальное давление грунта на заднюю грань подпорной стенки при наличии на поверхности засыпки равномерно распределенной нагрузки интенсивностью q.

Исходные данные приведены в таблице 9, схема к расчету - на рис. 12.

Таблица 9 - Исходные данные:

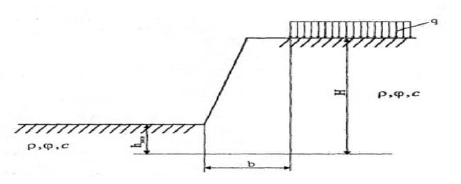

Рисунок 12 – Схема к расчету
