Построить эпюры внутренних усилий M, Q, N в однопролетной статически определимойбалки, находящейся под действием заданной нагрузки. Схема балки приведена на рис.2.1.1. Величины действующих нагрузок: P = 10 кH, M = 20 кHм, q = 10 кH/м. Длина: а = 1 м.

24 июля 2024
Архитектура и строительство

Условие:

Построить эпюры внутренних усилий M, Q, N в однопролетной статически определимой
балки, находящейся под действием заданной нагрузки.

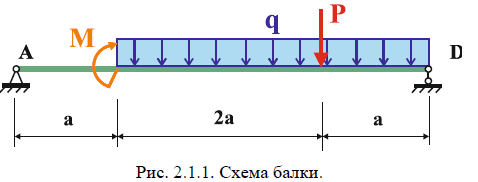

Схема балки приведена на рис.2.1.1.

Величины действующих нагрузок: P = 10 кH, M = 20 кHм, q = 10 кH/м. Длина: а = 1 м.

Решение:

1. Определение опорных реакций.
Вместо опор, расположенных в т. А и D балки, приложим опорные реакции, их направление выбираем произвольно, например, как указано на рис. 2.1.2. В шарнирно-неподвижной опоре А вводим две составляющие реакции R_A и H_A. В шарнирно-подвижной опоре D - одну вертикальную
реакцию R_D.
