При заданных инженерно - геологических условиях и нагрузке на обрез фундамента требуется запроектировать столбчатый фундамент мелкого заложения.

20 апреля 2025
Архитектура и строительство

Условие:

Здание проектируется для г.Казани (нормативная глубина промерзания грунта dfn =1,65м). Здание многоэтажное каркасного типа, с железобетонными колоннами квадратного сечения с размерами сторон bc×hc=0,3×0,3 м, соотношение длины здания к его высоте L/H = 2. Материал фундамента – бетон класса В15 (Rbt=0,75МПа).

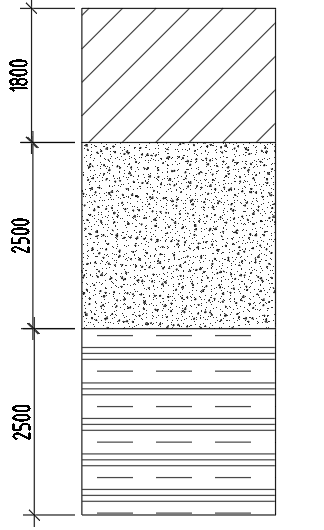

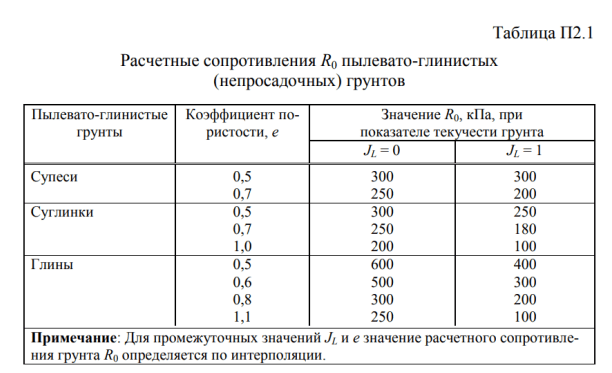

ИГЭ-1 – суглинок, h1= 1,8м, γ1= 20,2кН/м3 , φ=32°, с=5 кПа. При IL=0,25 и е=0,5 начальное расчетное сопротивление R0=287,5кПа (табл.П 2.1)
ИГЭ-2 – песок, h2= 2,5м, γ2= 20,8 кН/м3 .
ИГЭ-3 –глина, h3= 2,5м, γ3= 21,8кН/м3 .
Нагрузка на обрез фундамента – NII =850кН, MII =45кН·м,

При заданных инженерно - геологических условиях и нагрузке на обрез фундамента требуется запроектировать столбчатый фундамент мелкого заложения.

Решение:

1. Определение предварительной высоты фундамента по конструктивным требованиям

Исходя из условий жесткой заделки колонны в фундаменте, определяем минимальную высоту фундамента:

Hf = hcf + 0,2=0,45+0,2=0,65м,

где hcf = hз + 0,05м=0,4+0,05=0,45м;

hз глубина заделки колонны в стакан фундамента: hз = (1,01,5)

hc = 1hc = 0,3м;

hз = k∙ds= 2516 = 400мм = 0,4м, принимаем наибольшее значение hз = 0,4м.

Минимальная высота фундамента под железобетонные колонны для одноэтажных и многоэтажных зданий из условий надежного защемления фундамента в грунте равна Hf = 1,5 м. Высоту фундамента по конструктивным требован...
