Условие задачи
Произвести проектирование монолитных железобетонных перекрытий многоэтажного здания.
Исходные данные:
Размеры здания в плане (расстояние между крайними осями, м) - 23.6х40.2 м;
Полное значение временной нагрузки - 2.5 кПа;

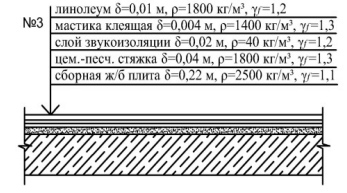

Тип пола:
Монолитные ребристые перекрытия состоят из плит, второстепенных и главных балок, которые бетонируются вместе и представляют собой единую конструкцию. Плита опирается на второстепенные балки, а второстепенные балки - на главные, опорами которых служат колонны и стены.
Пролеты плит принимаются 1,7-2,7 м, второстепенных балок 5-7 м, главных балок 6-8 м. Толщина плиты при полезной нагрузке V до 10 кН/м2 принимается 7-8 см, но не менее 1/30 пролета плиты. Высота сечения второстепенных балок составляет (1/12-1/20) пролета, главных балок - 1/8-1/15 пролета, ширина сечений балок b=(0,4-0,5)h. Высота балок принимается кратной 5 см при h
60 см и при h>60 см - кратной 10 см, ширина балок - кратной 5 см.
Перекрытие выполняют из бетона класса B15-B20, армируют арматурной проволокой класса B500 и стержневой арматурой классов А400, А500.
В расчетно-графической работе наружные несущие стены выполняются из кирпича, привязка стен к разбивочным осям 200 мм, колонны монолитные железобетонные. Размеры здания в плане 23,6 м х 40.2 м с шагом колонн 6,7 х 5,9 м
Ответ
1. Компоновка конструктивной схемы ребристого монолитного перекрытия
Принимаем продольное расположение главных балок (в направлении большего пролета). Второстепенные балки размещаются в поперечном направлении с шагом 6,7/3 =2.3 м (рис. 2) так, чтобы соотношение пролетов плиты перекрытия было больше двух. Плита в этом случае рассчитывается как балочная в направлении короткого пролета.
Принимаем глубину опирания опоры на стены плиты 0,12 м, второстепенных балок - 0,25 м, главных балок - 0,38 м.
Задаемся предварительно размерами сеч...
