Условие задачи

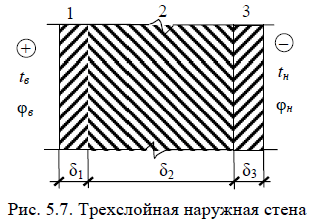

Произвести расчет влажностного режима трехслойной наружной стены, представленной на рис. 5.7. Первый и третий слои являются отделочными и выполнены из цементно-песчаного раствора =
= 0,025 м,
=
= 0,76 Вт/(м·К),
=
= 0,09∙10-6 кг/(м∙ч∙Па); второй слой выполнен из керамзитобетона
= 0,45 м,
= 0,44 Вт/(м·К),
= 0,15∙10-6кг/(м∙ч∙Па). Климатические характеристики района строительства следующие: tн5 = -25 оC; txм = -6,8 оC; tоп = -1,6 оC; zоп = 172 сут.;
= 79%. Температура и влажность внутреннего воздуха равны соответственно tв = 18 °С и
= 50%. Фактическое сопротивление теплопередаче наружной стены составляет
Расчет выполнить аналитическим и графическим методами.
Ответ
а) Аналитический метод:

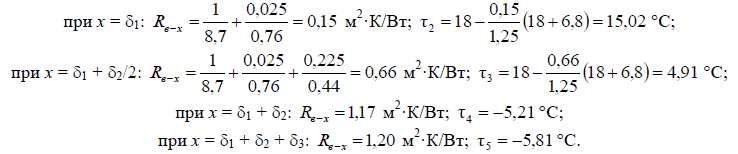

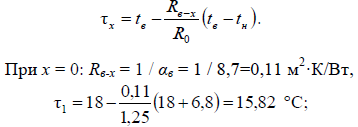

1. Определяем температурное поле в сечении ограждения при tн = txм, используя формулу
2. Определяем полное сопротивление паропроницанию, используя ...
